結論：変換ケーブル1本で純正バックカメラはそのまま社外ナビに使える

アクア（NHP10）のナビレディパッケージに付いている純正バックカメラは、変換ケーブル（変換アダプター）を1本追加するだけで社外ナビでも利用できます。新しいカメラを購入する必要はありません。既存の配線もそのまま活かせます。費用を大幅に抑えられるのがメリットです。

ポイントは「お使いの社外ナビのメーカーに合ったアダプターを選ぶこと」です。カロッツェリアやケンウッドなどRCA入力の社外ナビにはRCA変換タイプを選びます。アルパインナビには4ピン→5ピン専用変換タイプを選びます。この記事では、アクア（NHP10）オーナー向けに変換ケーブルの種類・選び方・取り付け手順を詳しく解説します。

なぜ変換ケーブルが必要なのか？純正カメラと社外ナビの接続事情

トヨタ純正バックカメラが社外ナビにそのまま接続できない理由があります。コネクタの形状と信号の規格が異なるためです。

純正カメラのコネクタ形状

トヨタ車のディーラーオプションナビやナビレディパッケージに搭載されている純正バックカメラは、専用の4ピン白カプラーで接続されています。この4ピンカプラーはトヨタ・ダイハツ・イクリプス系のナビ専用規格です。一般的な映像端子とは物理的に形が合いません。

一方、カロッツェリア・ケンウッド・パナソニックといった社外ナビのバックカメラ入力は、RCA端子（黄色い映像端子）が標準です。アルパインナビの場合はさらに独自の5ピンコネクタ（緑色）を採用しています。RCA端子とも形状が異なります。

つまり、「純正カメラ（4ピン）」と「社外ナビ（RCAまたは5ピン）」の間には物理的なギャップがあります。このギャップを埋めるのが変換ケーブルの役割です。

ナビレディパッケージとは

ナビレディパッケージとは、トヨタがメーカーオプションまたはディーラーオプションとして設定しているパッケージです。バックカメラ・ステアリングスイッチ・GPS用アンテナなどがセットになっています。アクア（NHP10）の場合、工場出荷時にカメラ配線がバックドアからダッシュボード裏まで引き回されています。そのため、社外ナビへの交換時にも配線工事が不要になる点が大きな利点です。

パノラミックビューモニター対応ナビレディパッケージ装着車は、通常のRCA変換アダプターでは対応できません。専用品（データシステムRCAシリーズ等）が必要になるため、ご自身の車両の仕様を事前にご確認ください。

アクア（NHP10）対応のおすすめ変換アダプター

ここからは、社外ナビのメーカー別におすすめの変換アダプターを紹介します。

RCA変換タイプ（カロッツェリア・ケンウッド・パナソニック等に対応）

RCA入力を持つ社外ナビ全般に使用できる汎用性の高いタイプです。

TB-01D-4P（アクア NHP10 バックカメラ社外ナビ変換キット）

アクア NHP10（ナビレディパッケージ車・H23.12〜）専用に設計された変換キットです。コンパクトなボディで取り付けスペースに困りにくい製品です。バックギア連動で自動的にカメラ映像へ切り替わります。1年保証付きで、初めてのDIY取り付けでも安心感があります。

ワントップ TP002BA（トヨタ車用バックカメラ変換アダプター）

ワントップ製のTP002BAは、アクアを含むトヨタ車全般に幅広く対応しているRCA変換アダプターです。価格は4,950円（税込）です。電源コード・RCAケーブル・変換アダプター本体がセットになっています。C-HR、シエンタ、プリウスなど他のトヨタ車にも使えます。乗り換え時に流用できる可能性がある点もメリットです。

ビートソニック BC16

ビートソニックのBC16は、トヨタのメーカーオプションバックカメラ映像をRCA端子で取り出すアダプターです。信頼性の高いメーカーで、カー用品店での取り扱いも多くあります。実店舗で相談しながら購入したい方に向いています。

アルパインナビ専用（4ピン→5ピン変換）

アルパインナビはバックカメラ入力に独自の5ピンコネクタ（緑色）を使用しています。RCA変換では接続できません。4ピン→5ピンの専用変換キットが必要です。

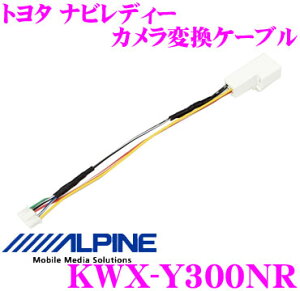

トヨタ純正カメラ→アルパインナビ変換キット（4ピン→5ピン）

トヨタ・ダイハツ・イクリプス系の純正カメラ（4ピン白カプラー）を、アルパインナビの5ピンコネクタ（緑色）に直接変換するキットです。RCAを経由しないダイレクト変換のため、配線がシンプルです。映像信号のロスも少ないのが特徴です。

バックカメラ流用キット（トヨタ/ダイハツ4ピン→アルパイン5ピン）

こちらも同様に4ピン→5ピンのダイレクト変換を行うキットです。製品によって付属品やケーブル長が異なります。取り付けスペースに応じて選ぶとよいでしょう。

カロッツェリア（パイオニア）ナビの場合

カロッツェリアナビにはRCA入力があるため、上記のRCA変換タイプで対応できます。加えて、パイオニアが純正バックカメラ接続アダプターを車種別に用意しています。カロッツェリア公式の適合表で対応品番を確認する方法もあります。純正アダプターを使う場合は適合精度が高い一方で、汎用品よりやや高額になる傾向があります。

データシステム RCAシリーズ

データシステムのカメラ接続アダプター（RCAシリーズ）は、車種・年式ごとの適合表が充実しています。迷ったときに参考にしやすい製品群です。公式サイトで車両型式を入力すると対応品番が表示されます。自分の車に合うアダプターを正確に選べます。

取り付け手順と配線方法

変換アダプターの取り付けは、ナビの脱着作業ができる方であればDIYで十分対応できるレベルです。以下に一般的な手順を解説します。

必要な工具と作業環境

• 内張りはがし（パネル取り外し用）
• プラスドライバー（ナビ固定ネジ用）
• 絶縁テープまたは収縮チューブ
• 結束バンド（配線まとめ用）

作業時間の目安は30分〜1時間程度です。ナビの脱着に慣れている方なら30分以内で完了します。初めての方は内装パネルを外す際にクリップを破損しないよう、内張りはがしを使って丁寧に作業するのがコツです。また、外したネジやクリップは紛失しやすいため、マグネットトレーなどに分類しておきましょう。後の組み立てがスムーズになります。

RCA変換タイプの取り付け手順

1. バッテリーのマイナス端子を外す – ショート防止のため、作業前にバッテリーのマイナス端子を外しておきましょう
2. センターパネルを取り外す – 内張りはがしを使い、ナビ周辺のパネルを慎重に外します
3. ナビユニットを引き出す – 固定ネジを外してナビを手前に引き出し、裏側のカプラーにアクセスします
4. 純正カメラカプラー（4ピン白）を確認 – ナビ裏の配線束から4ピンの白いカプラーを探します。これが純正バックカメラの映像信号線です
5. 変換アダプターを接続 – 純正カプラーを変換アダプターの入力側に差し込みます
6. バック信号線（赤線）を接続 – 変換アダプターから出ている赤線を、バックランプの12V信号線に接続します。これがバックギア連動の信号源になります
7. アース線（黒線）を接続 – 黒線をナビ取り付け部のビスなど、車体金属部分に接続してアースを取ります
8. RCA端子（黄色）を社外ナビへ接続 – 変換アダプターのRCA出力（黄色端子）を、社外ナビのバックカメラ映像入力に接続します
9. 動作確認 – バッテリー端子を戻し、エンジンをかけてバックギアに入れ、ナビ画面にカメラ映像が表示されることを確認します

アルパインナビの場合の追加設定

アルパインナビに4ピン→5ピン変換キットで接続した場合、ナビ側でカメラの認識設定が必要です。

1. ナビの「MENU」ボタンを押す
2. ナビメニューから「設定」を選択
3. 「各種設定」をタッチ
4. 「カメラ接続再設定」をタッチ
5. メッセージが表示されたら「再設定」を選択

これでナビが接続されたカメラを自動検出します。検出後、正像・鏡像の設定を確認しましょう。バックカメラとして正しい向き（鏡像）で表示されているかチェックしてください。

よくある失敗と注意点

変換ケーブルの取り付けはシンプルな作業ですが、以下のポイントを見落とすとトラブルの原因になります。

バック信号線の未接続

もっとも多いトラブルが、バック信号線（赤線）の接続忘れです。この線を接続しないと、バックギアに入れてもナビがカメラ映像に自動で切り替わりません。バック信号線はバックランプの配線（12V）から分岐して取るのが一般的です。

映像が映らない場合のチェックリスト

カメラ映像が表示されない場合は、以下の順番で確認してみてください。

• カプラーの差し込み – 4ピンカプラーが変換アダプターにしっかり奥まで差し込まれているか
• アースの接触 – 黒線のアースが車体金属部にきちんと接触しているか（塗装面ではなくビス穴の金属部分へ）
• ナビ側の入力設定 – 社外ナビの設定画面でバックカメラ入力が有効になっているか
• RCA端子の接続先 – バックカメラ入力端子とAUX入力端子を間違えていないか

パノラミックビューモニター対応車の注意

パノラミックビューモニター対応ナビレディパッケージが装着されている場合、カメラの信号方式が異なります。そのため、一般的な4ピンRCA変換アダプターでは映像を取り出せません。この場合はデータシステムの専用アダプター（RCAシリーズ）など、パノラミックビュー対応品を選ぶ必要があります。購入前にご自身の車両がどちらのタイプか確認することをおすすめします。

正像・鏡像の設定

バックカメラの映像は通常「鏡像」（左右反転）で表示されるのが正しい設定です。ナビ側で正像に設定されていると左右が逆になります。バック時に方向を見誤る危険があります。取り付け後はこの設定を忘れずに確認しておきましょう。

関連記事

社外ナビへの交換やアクアの電装カスタムに興味がある方は、以下の記事も参考になります。

• アクア純正ナビ走行中操作！テレビキットなら走行中に操作可能です！ – 社外ナビではなく純正ナビを活用する方向けのテレビキット解説
• アクアをYACのフロントコンソール電源BOXで電源増設 – ナビ交換と同時に検討したい電源まわりの便利アイテム
• プリウス30系のバックカメラ取り付けは簡単！純正配線に繋げばOK – バックカメラの取り付け手順は車種が違っても基本的な考え方は共通です

まとめ：社外ナビに合った変換ケーブルを選んで純正カメラを活用しよう

アクア（NHP10）のナビレディパッケージに搭載されている純正バックカメラは、変換ケーブルを使えば社外ナビでもそのまま活用できます。ナビのメーカーに合わせて以下のように選びましょう。

• カロッツェリア・ケンウッド・パナソニック等（RCA入力） → RCA変換アダプター（TB-01D-4P、ワントップ TP002BA など）
• アルパインナビ（5ピン入力） → 4ピン→5ピン専用変換キット
• 迷ったとき → データシステムの適合表で車種・ナビ型番から検索

純正カメラを流用するメリットは大きく、新品カメラの購入費用（10,000〜20,000円程度）が不要になります。また、既に車両に配線が通っているため追加の配線工事もいりません。外観もそのまま維持できます。見た目を変えたくない方にも適した方法です。

変換ケーブルの価格は1,500〜5,000円程度と手頃です。社外ナビへの交換を検討中の方はぜひ活用してみてください。
